WCH CH32V003 MounRiver Debug 모드

안녕하세요 봄해 임베디드 연구소입니다.
지난번에 이어 MounRiver에서 WCH CH32 V003의 Debug 모드를 설명하겠습니다.



WCH 홈페이지에서 받을 수 있는 CH32V2003EVT.zip 파일 내부의

CH32V00x Evaluation Board Reference-EN.pdf 파일을 보시면 자세한 설명이 나와있습니다

하지만 매뉴얼이 발행된 지는 시간이 조금 지났고, 업데이트된 MounRiver에 맞추어 포스팅해 보겠습니다.



아무래도 Eclipse 기반이라서 초기 WCH-LinkE 설정만 해주시면 됩니다.

아래 설정에 들어가셔서 Target Mode 가 무엇으로 선택되어 있는지 확인합니다.

( 이전글을 확인해보시고 설정하셨으면 다른 설정은 안 하셔도 됩니다. )

2023.05.10 - WCH CH32V003 시리즈 개발환경 꾸미기





위 설정만 마치면 그다음 스텝은 이전 Eclipse 사용하실 때 와 동일합니다.

아래 보시면 Launch Mode에서 "Run"과 "Debug" 중에서 모드를 선택할 수 있습니다.

Debug Mode로 설정하시고 Debug 버튼을 클릭합니다.

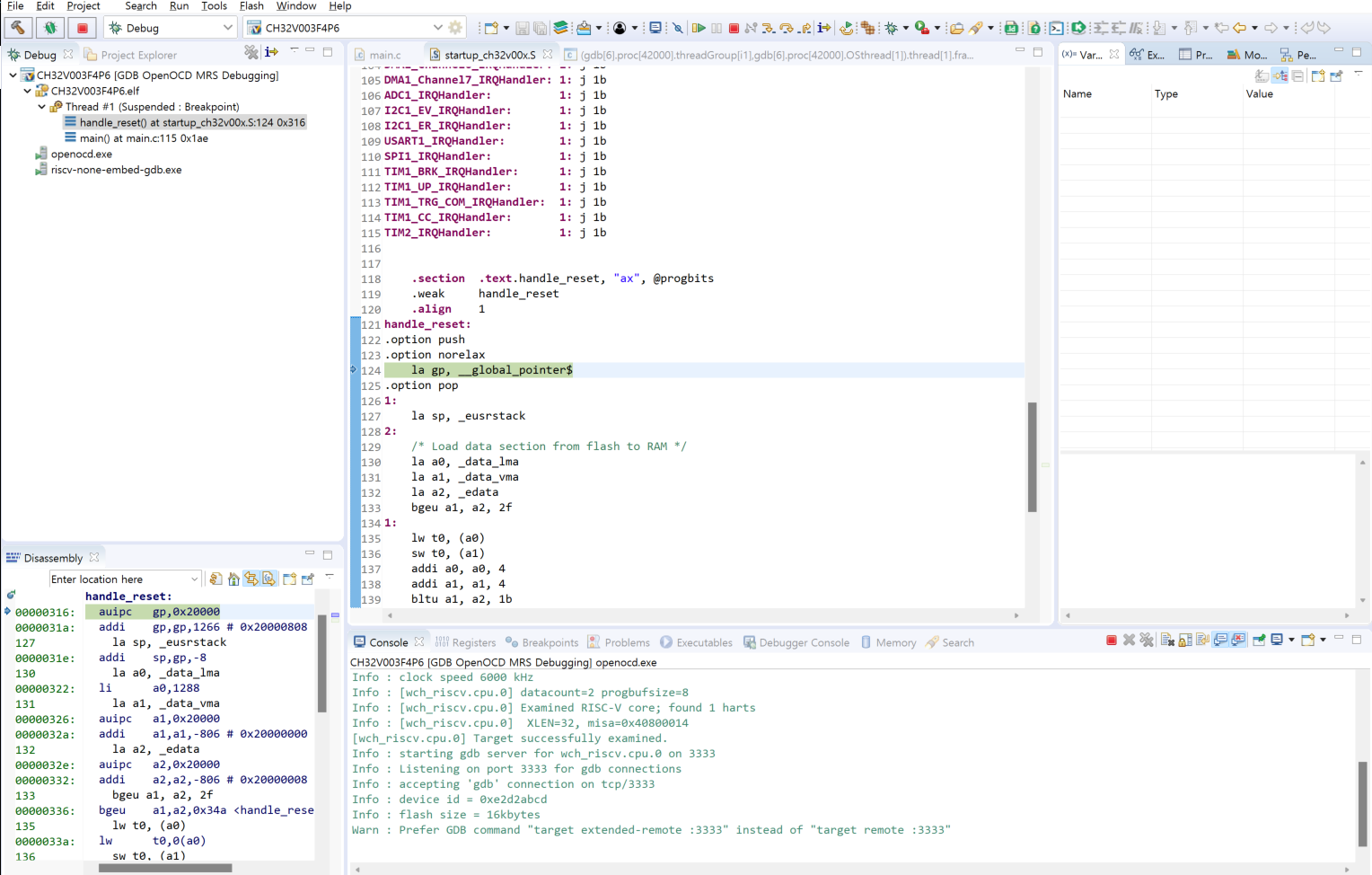

그럼 아래와 같이 디버깅이 시작됩니다.

변수도 실시간으로 확인 가능합니다.

레지스터 설정된 값도 확인이 가능합니다.
