ESP32 VSCODE 파티션 생성 GUI

VSCODE 에서는 파티션 생성도 GUI 로 생성 가능하게 해준다.

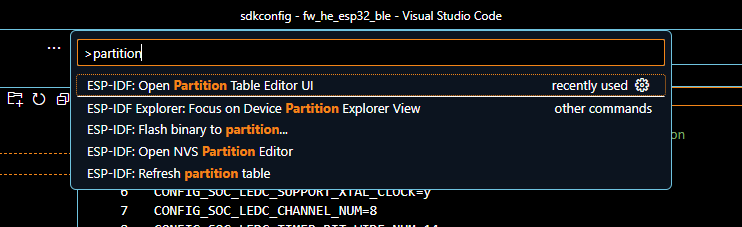

command palette 에서 "ESP-IDF:Open Partition Table Editor UI" 를 선택한다.

하지만 열리지 않는다.!!!

esp32 menuconfig 에서 "custom partition table CSV" 로 선택하여야 한다.



아래는 menuconfig 설정하는 방법.

(왼쪽) idf.py menuconfig, (오른쪽) vscode 에서 제공하는 gui

설정을 눌러 GUI 모드로 진입한다.

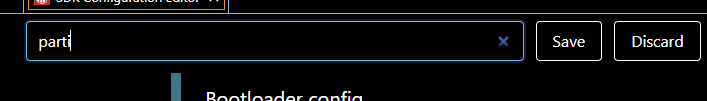

검색 창에서 partition 관련 설정을 검색한다.

partition table 을 선택할수 있다. ( custom 선택 )

partitions.csv 를 사용한다.

설정을 저장한다.

GUI 로 partitions.csv 사용하도록 설정을 완료하였다.



여기서 다시 command palette 에서 "ESP-IDF:Open Partition Table Editor UI" 를 선택한다.

ESP-IDF Partition Table Editor

간단하게 ESP-IDF programming Guide 에서 안내하는 custom table 을 입력해본다.

ESP-IDF programming Guide 에 나오는 custom partition table

VSCODE 의 ESP-IDF Partition Table Editor 을 사용한 Table

위와 같이 설정한 후 Save 버튼을 클릭한다.

그다음 다시 컴파일을 하게되면 아래와 같이 파티션이 생성된 것을 확인할수 있다.

파티션 관련 설명은 일단 먼저 ESP-IDF programming Guide 로 공부하세요~
