KiCad - FT232RL 회로 작업 - 1

KiCad 를 사용을 해보려고 테스트해보았다.



필요한 회로는 간단하지만 매우 필요한 USB-UART이다. ( 1개 있는데 동작이 잘 안 한다 )



회로는 간단하게 그릴 수 있었다 (30분 안되게... )



첨에 단축키 확인한다고 시간 조금 보냈다.

Reference Number, Name의 이동이나 회전은

1. 마우스를 Reference 위에 둔다.
2. R, M 버튼을 누른다.
3. 작업 후 마우스를 클릭한다.

Delete, Copy 모두 비슷하게 사용하면 된다.

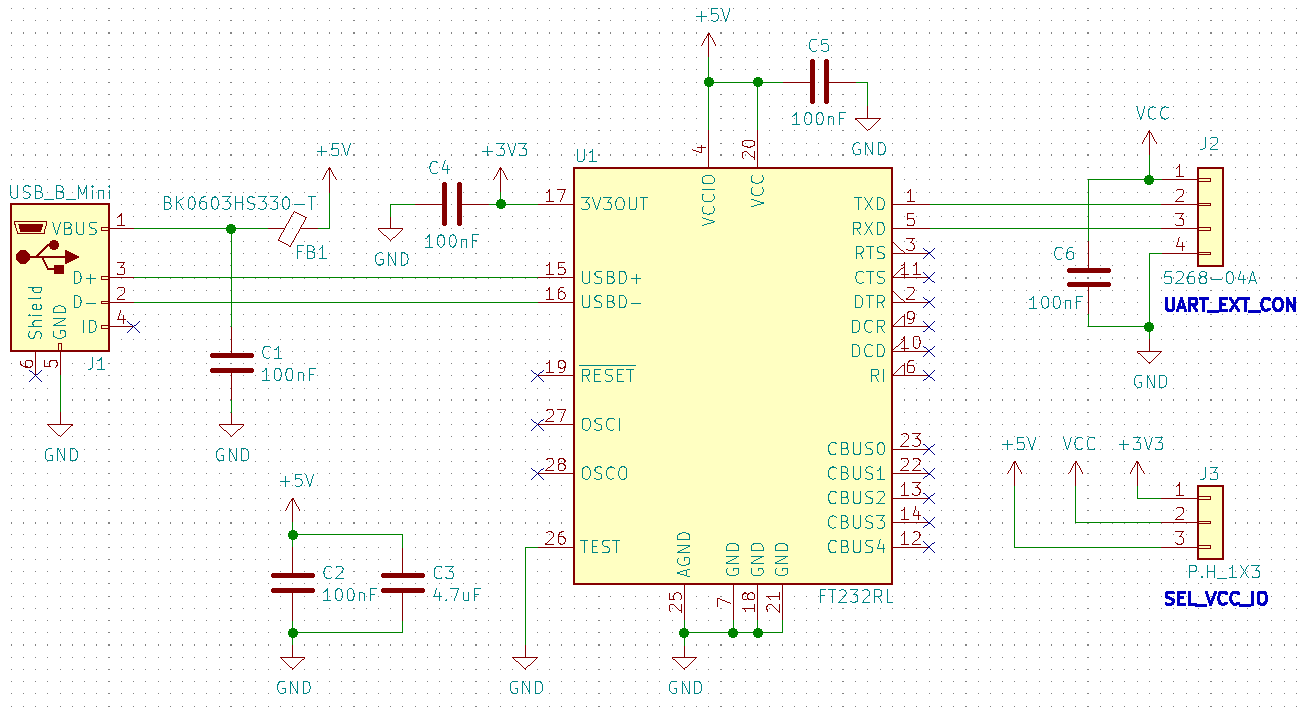

아래 회로는 FT232RL Datasheet 참고하였다.

비드는 아래와 같은 제품에 들어가지 않는 보드, 간단하게 테스트 목적 인 보드에는 안 넣어도 되지만, Datasheet 에 있어서 그냥 추가.

그리고 요즘에 판매되는 보드들이 5V를 사용하는 보드도, 3.3V를 사용하는 보드도 있으므로 IO 전압을 외부 전압으로 사용 가능하도록 설정.



풋프린터 추가하는 것은 시간 내서 다음번에 해야 되겠다.



회로 그리면서 느낀 점은 라이브러리가 거의 다 만들어져 있다, 아무래도 잘 찾아서 쓴고, 그냥 제공되는 것을 쓴다면 매우 편하다.

사람마다 스타일이 다르므로 보인이 직접 그려서 하는 분도 있을 것이다. ( 나는 귀찮으니까 제공되는 것으로 )

단축키가 ORCAD 와 비슷하지는 않다. ( 한국은 거의 ORCAD 를 사용하니까... 난 옛날 사람 )

단축키만 잘 사용하면 매우 유용한 툴이다.



여담으로 회로는 Reference Number, Name, Part 위치, 방향 정리만 잘하면 매우 있어 보인다 ^^.

아무리 사소한 회로라도 자신만의 기준을 잡고 정리하는 습관을 들이자.
