KiCad - FT232RL 회로 작업 - 2

각 파트에 footprint를 등록한다.

footprint editor 을 이용해서 KiCad에서 제공하는 라이브러리를 확인한다.

그리고 Assign PCB footprint 로 입력한다. ( 별일 없으면 제공해주는 거 잘 찾아서 사용하자... )





Assign PCB footprint 를 선택하면 아래와 같이 창이 뜬다.

중앙에 회로도의 파트가 나오므로 선택하여 footprint를 입력한다.

동일한 종류는 SHIFT 키를 눌러 한번에 여러개를 선택하고 입력하면 동일한 값이 입력된다.

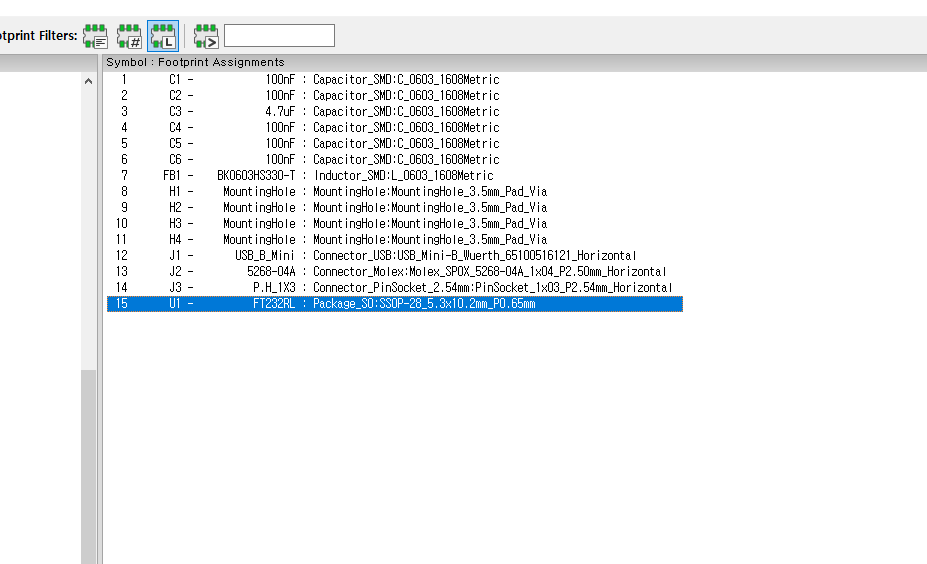

footprint를 모두 입력하면 아래와 같다.
