EasyEDA 회로 심볼 & PCB Footprint 작성

작성 : 2021-05-09

수정 : 2021-05-22 ( PCB 실물 사진 추가 )



점퍼를 납땜해서 사용하는 패드가 필요해서 직접 그렸다.

EasyEDA 참고 사이트 : docs.easyeda.com/en/PCBLib/PCBLib-Create/index.html

EasyEDA Tutorial

먼저 New > Sysmbol 을 선택한다.





아래와 같은 무지의 창이 나온다.

PIN 을 이용하여 2개의 PIN 을 그린다.

POLYGON 을 이용하여 점퍼처럼 그린다.



Pre 는 부품 번호에 따라 나오는 품목.

Add Into BOM 에서 No 를 선택하면 Bom 만들 때 추가되지 않는다 ( 직접 BOM 만들어서 확인 완료 )

Footprint 는 아직 생성 전이므로 적지 않는다.

잃어버리기 전에 Save 해 놓자 심벌은 1단계 마무리다.

New > Footprint 로 해서 Footprint 를 그리자.



Footprint 도 심볼 그릴 때와 다르게 Pin 만 선택해 주면 된다.

먼저 2개의 PIN 을 배치한다.

Pad Properties 에서 Layer 을 Top or Bottom 을 선택하면 SMT, Multi 는 홀이 생성된다.

그리고 패드 모양을 변경해야 하므로 Shape 에서 Polygon 을 선택한다.

그리고 패드 모양을 직접 설정해야 하므로 Edit Points 버튼을 클릭한다.

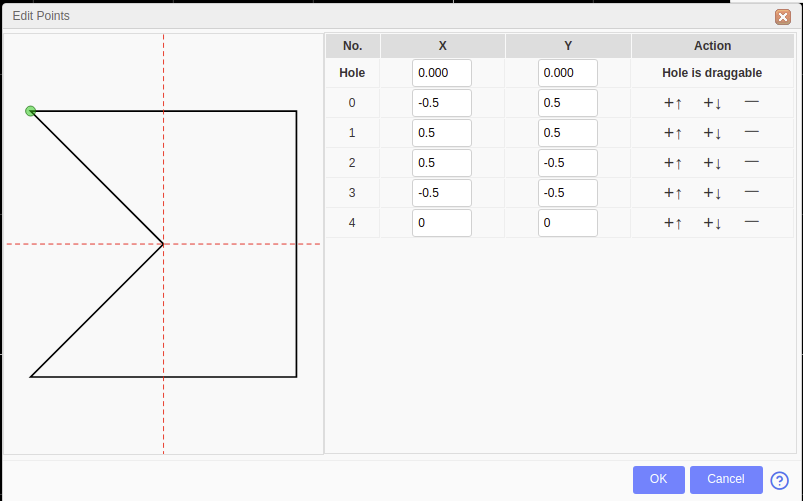

아래와 같이 창이 뜨면 값을 넣으면서 모양을 낸다. 값을 입력하는 곳이 모자라면 Action 리스트에서 버튼을 클릭하여 점을 늘린다.

두 개 패드의 편집이 끝나면 아래와 같이 나온다.

이제는 심볼과 Footprint 를 연결해 보자.

심볼에서 Custom Attributes 의 footprint를 선택하면 아래와 같이 창이 뜬다.

금방 그렸던 PCB Footprint 를 선택 후 Update 버튼을 클릭하면 끝.

물론 심볼과 Footprint 의 핀이 정상적으로 연결되었는지 확인하자.



2021/05/22

드디어 PCB 가 도착 해서 사진을 올린다.

근데 PAD 가 너무 작다... 아무 생각 없이 1 mm로 만든 게 그렇지... 1608 사이즈보다 더 작다... 하하하.

중간쯤에 나오는 P3 이 작업한 라이브러리이다.
